未来已至,Creo7.0为您精彩呈现!
PTC三维设计软件Creo全新版本Creo 7.0现已正式发布,值此机会,小编特别邀请到了拥有15年三维设计和制造MCAD领域经验的PTC技术经理陈利民为大家解读Creo 7.0中的重要增强功能,带您了解优秀的产品经理不容错过的未来产品设计利器。
对于制造业企业而言,如何既快又好的完成产品研制是永恒的挑战,这意味产品品质高,研发和制造周期短、效率高、成本低。俗话说“慢工出细活”,快和好通常是一对天然的矛盾体,对制造业而言,难点在于好的设计需要大量设计方案的迭代,而每个设计方案都不是一蹴而就的,需要设计团队足够的时间投入,其中包含电脑里的设计和仿真、实物样机试验等工作。
先进企业通过研发团队的人海战术及改造研发工具来提升效率。而传统研发工具对于效率的提升已经到了“天花板”,例如下面发动机活塞的设计,左图是传统设计方案,重量大散热面积小;右图是更好的设计方案,可节省材料提升散热效果,从而提高动力,但其结构设计之复杂,非一般设计工具和“人海战术”所能企及。
![](/upload/2020042739469509.png)
传统设计方案
![](/upload/2020042739545941.png)
更好的设计方案
上面看到的只是一个初步设计结果,该结果还需要专门的仿真人员进行校验,通过后可以算是一个合格方案,如果有问题,这个设计和校验的工作还需要重做,术语称为迭代,复杂产品的迭代多达数十次,迭代周期从数月到数年不等。因此,企业只能在产品成本、上市周期、品质间进行折衷和取舍。

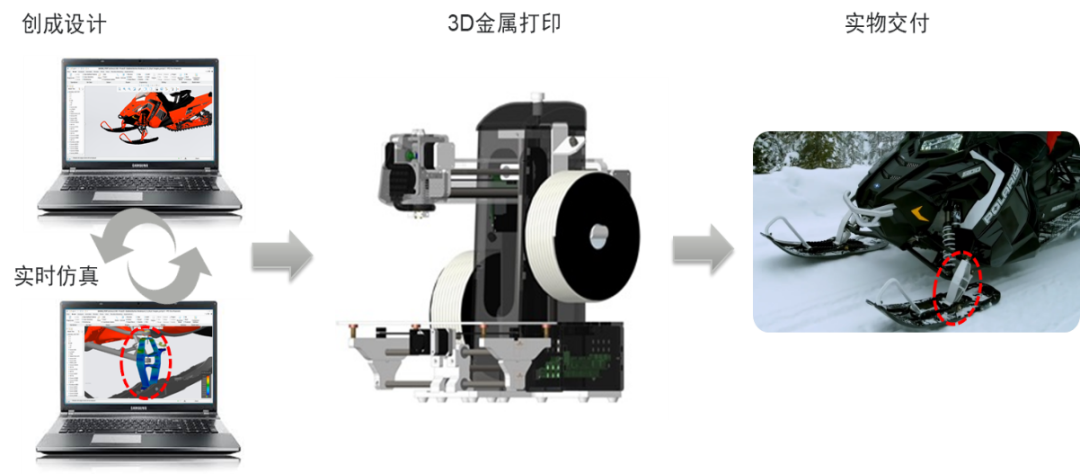

近年来,随着人工智能技术、并行计算技术、云计算技术、3D打印等技术的崛起,传统的数字化研制手段也迎来了新生。PTC公司Creo 7.0软件将推出一站式解决方案,帮助零经验设计人员极速完成设计和仿真,并直连3D打印机完成制造。该方案由三个部分组成,一是融入人工智能技术和并行计算技术的创成式设计,二是整合ANSYS实时仿真引擎的Creo Simulation Live (CSL) 实现边设计边仿真,三是与业界顶级打印机厂商直连的3D打印技术,使得设计方案秒传3D打印机,快速完成制造,无需额外成本,下图虚线红圈中的雪地摩托车前悬架的研制就是一个典型应用,下文稍作展开。
Creo7.0创成式设计
只要告诉Creo产品设计要求,软件即可自动生成一个或多个设计方案,软件代替设计师自主完成设计。如左下图,如何在灰色透明区域中并避开红区设计一个铝合金材质的零件,在跑道内壁面固定的情况下,能承重350公斤并且该零件重量不超过0.2公斤,同时要求能够通过数控机床加工或模具加工或3D打印制造出来,右下图是Creo 7.0 创成式设计自生成的可3D打印的
合金材料零件结果。
![](/upload/2020042739650921.png)

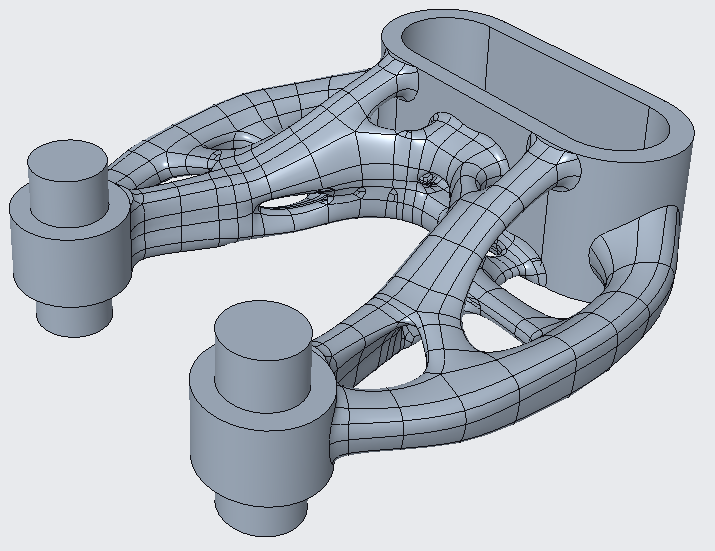

Creo 7.0使用多核CPU或显示卡GPU并行计算和云计算的技术,使得创成式设计的计算速度有了颠覆性的提升。上面是创成式设计初阶能力的展示,只生成一个设计方案,Creo 7.0创成式设计的高阶能力是生成一批方案,如下图自动生成的雪地摩托车前悬架的三种设计方案。
![](/upload/2020042739792449.png)
实时仿真Creo Simulation Live (CSL)
设计和仿真的迭代受制于仿真专业的高技术门槛和传统工具计算时间长的问题,已经在Creo 7.0中被极大克服。Creo 7.0内嵌的ANSYS 实时仿真引擎交出了漂亮的答卷,能让无仿真专业背景的普通设计师在工作中边设计边仿真,无需跨部门迭代,Creo 7.0 集成新版ANSYS仿真引擎进一步提升计算速度,并加入流体仿真、非线性、多学科等高级分析功能,使得电脑里的三维仿真模型更加逼近实际产品,结果更精确。下图是Creo 7.0新增的实时流体仿真功能计算出的鼓风机内流速、气压结果,流体仿真的计算时间从小时级缩短至分钟或秒级。
一体化3D打印
Additive Manufacture Extension(A M X)
当今的3D打印技术与20年前不可同日而语,能胜任大批量制造,几乎可与数控机床比肩,Creo7.0软件提供了一站式的3D打印设计方案,克服了从零件三维设计、轻量化、性能仿真和打印准备的各种技术障碍,一个软件解决了以往四个软件才能解决的问题,见下图4个圆:
![](/upload/2020042739924089.png)

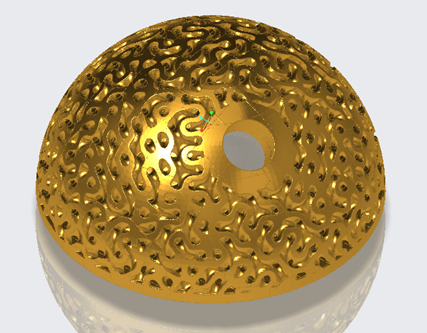

Creo7.0软件能够自动判断产品是否可打印,建议支撑形状最少化的零件摆放姿态,自动设计免支撑结构形状,这样最少化或避免后期手工打磨工作量,Creo7.0新增一种随形晶格算法(Delaunay triangulation),特别适合吸声、减震零件场景和人体骨骼在其内生长的医用零件制造场景,如下图所示医用假体零件。
结语
在经济全球化,充分竞争的当今市场,加快产品上市并提供差异化的创新品质是制造业的重中之重,融合A I人工智能、并行计算、3D打印等前沿技术的Creo 7.0为经验欠缺的工程师提供一体化的创成式设计、实时仿真、增材制造设计工具,帮其快速完成好设计,为企业降低研制成本,抢占市场先机助一臂之力。
